一、海湾GST-LD-8300输入模块概述

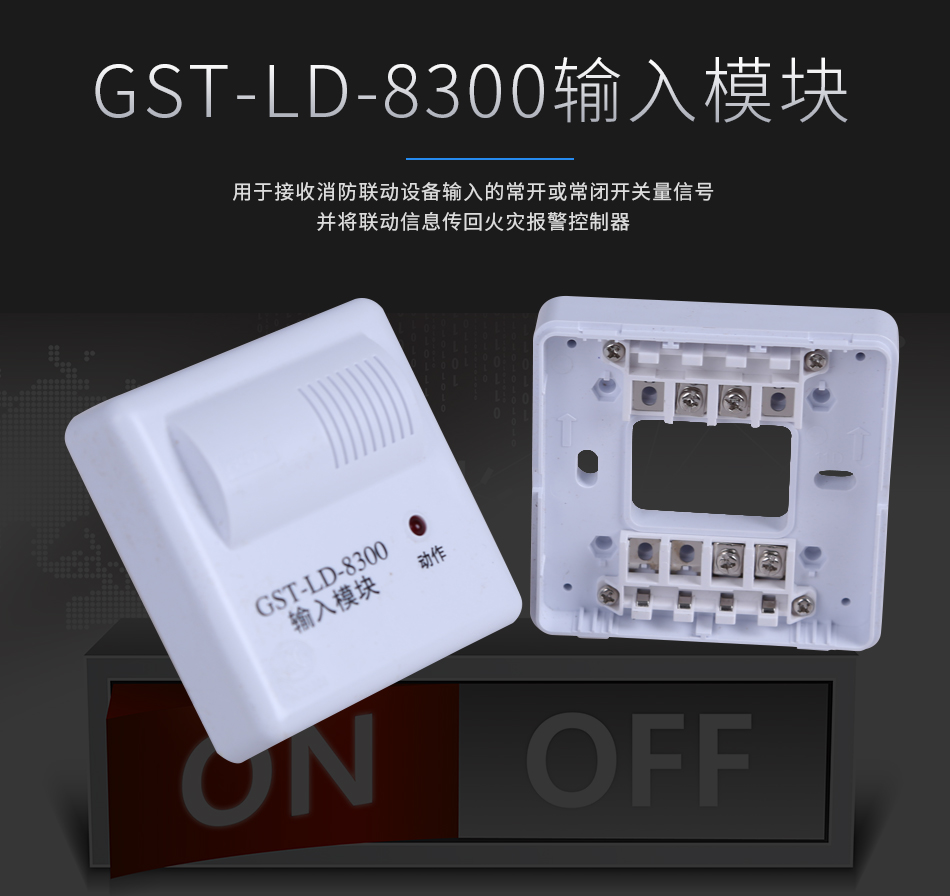

　　GST-LD-8300输入模块（以下简称模块），用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。



二、海湾GST-LD-8300输入模块特点


　　●输入端可现场设为常闭检线、常开检线输入，应与无源触点连接；



　　●地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；



　　●由微处理器对运行情况进行监视，分别以正常、动作、故障三种形式将模块的状态传给控制器；



　　●电路部分和接线底壳采用插接方式，接触可靠、便于施工。



三、海湾GST-LD-8300输入模块技术特性

型号	GST-LD-8300
工作电压	信号总线电压：总线24V   允许范围：16V～28V
工作电流	≤1mA
指示灯	红色（正常监视状态闪亮，动作时常亮）
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
线制	与火灾报警控制器的信号二总线无极性连接

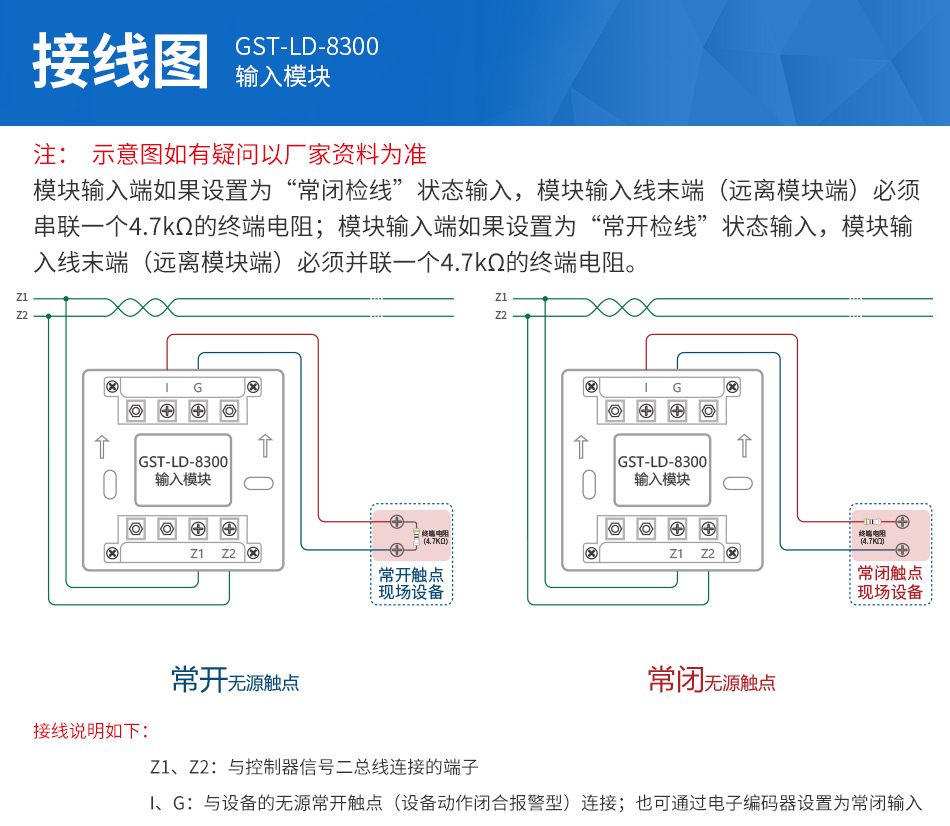

输入方式	常开检线时线路发生断路（短路为动作信号）、 常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号；
使用环境	温度：-10℃～+55℃   相对湿度≤95%，不凝露

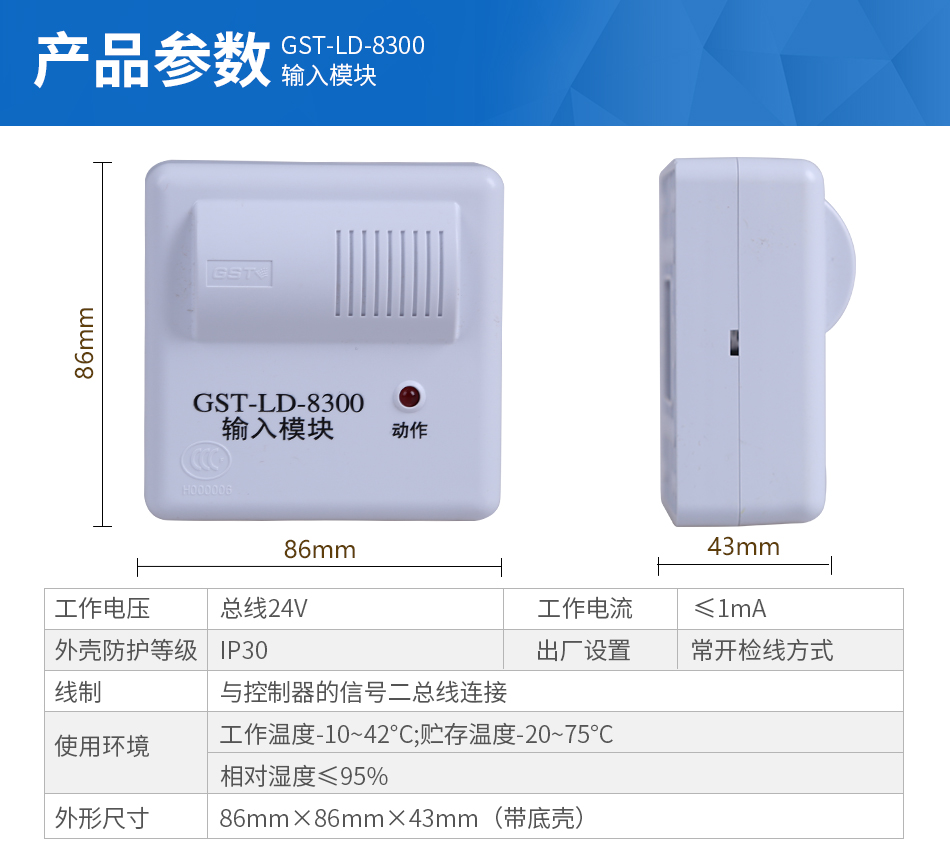

外形尺寸	86mm×86mm×43mm（带底壳）
壳体材料和颜色	ABS，瓷白
重量：	约126g（带底壳）
安装孔距	60mm
执行标准	GB16806-2006
